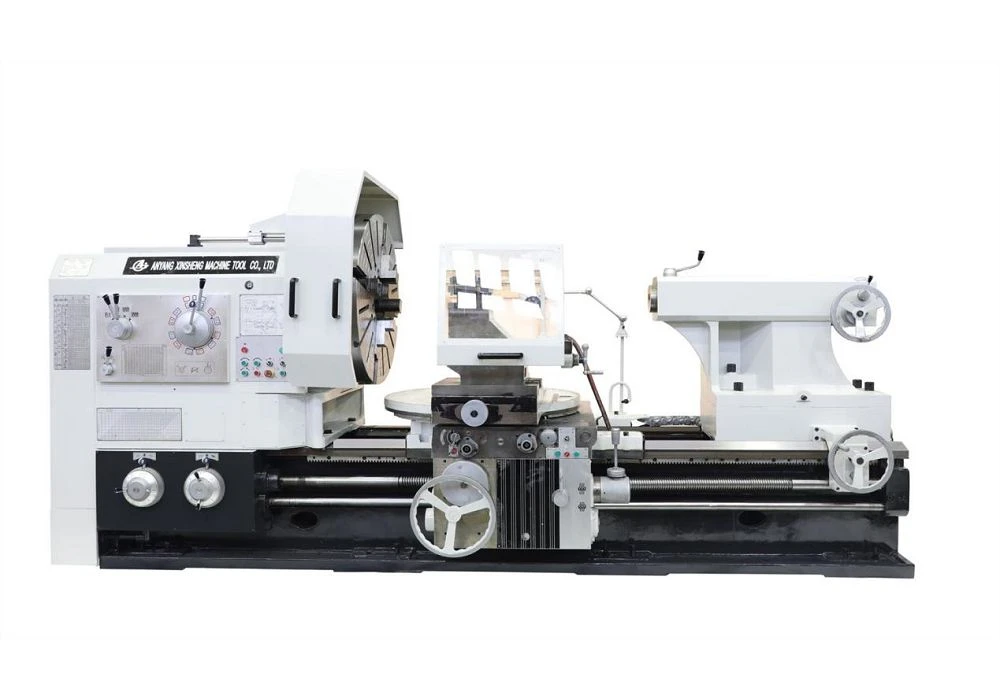

Introdução ao torno de torneamento de superfície esférica
O torno esférico é usado principalmente para usinar as superfícies esféricas externas dos núcleos das válvulas esféricas. É capaz de processar diâmetros esféricos que variam de 550 mm a 1800 mm. A máquina pode realizar operações de torneamento de desbaste, semi{4}}acabamento e acabamento, incluindo retificação.
A cama possui guias retangulares, oferecendo excelente estabilidade e alta rigidez. O fuso adota uma estrutura de-suporte triplo, garantindo rigidez superior e alta precisão, tornando-o adequado para cortes- pesados.
Os clientes podem escolher configurações especiais ou pedidos personalizados com base no tamanho e na aplicação das peças a serem usinadas.
Parâmetros do torno de torneamento de superfície esférica
|
Item |
unidade |
C6555 |
C6595 |
C65160 |
C65180 |
|
Máx. Dia. de esférico |
milímetros |
550 |
900 |
1600 |
1800 |
|
Min. Dia. de esférico |
milímetros |
50 |
260 |
1000 |
1200 |
|
Dia. do furo do fuso |
milímetros |
100 |
130 |
100 |
100 |
|
Conicidade do furo do fuso |
milímetros |
120 |
140 |
140 |
140 |
|
Nº de velocidades do fuso |
18 |
21 |
21 |
21 |
|
|
Faixa de velocidades do fuso |
rpm |
6-800 |
3.15-315 |
3.15-315 |
3.15-315 |
|
Velocidades reversas do fuso |
rpm |
11-838 |
3.5-291 |
3.5-291 |
3.5-291 |
|
Ângulo de rotação do poste de ferramenta |
. |
±90 |
±90 |
±55 |
±55 |
|
Potência principal |
kw |
11 |
22 |
30 |
30 |
|
Peso |
t |
4.4 |
12 |
25.4 |
27.4 |
|
Comprimento |
milímetros |
3725 |
4700 |
6120 |
6220 |
|
Largura |
milímetros |
1280 |
2500 |
2620 |
2720 |
|
Altura |
milímetros |
1690 |
2000 |
2520 |
2620 |
Erros na seleção de modelos de torno esférico
|
Errado |
certo |
|
O processamento de superfícies esféricas pode ser facilmente realizado usando um torno CNC. |
A função de interpolação esférica é indispensável. Sem ele, a programação seria extremamente difícil. |
|
O torno esférico especial é muito caro. Isso pode ser feito programando em um torno normal. |
Lotes pequenos são viáveis, mas quando o tamanho do lote aumenta, a eficiência e a vida útil da ferramenta mostram uma diferença significativa. |
|
Concentre-se apenas na potência do eixo principal sem considerar a rigidez |
A força de corte durante o torneamento em desbaste esférico é grande e a rigidez insuficiente pode causar vibração e desvio da ferramenta. |
|
Ignorando a função esférica do sistema de controle numérico |
O sistema não suporta interpolação esférica e a programação é um pesadelo. |
A lógica central da seleção de uma máquina-ferramenta para processamento de superfície esférica:
1. Selecione primeiro o objeto de processamento - Válvula esférica, cabeça esférica ou superfície esférica grande? O produto determina o tipo de equipamento.
01
2. Combine o nível de precisão -comum/precisão/ultra-três níveis de precisão. Não desperdice dinheiro com despesas desnecessárias.
02
3. O sistema de controle numérico é crucial - Possui função de interpolação esférica? Isso determina a dificuldade de programação.
03
4. A rigidez não pode ser comprometida - O processamento de desbaste esférico tem uma grande força de corte e rigidez insuficiente significa que nenhuma precisão pode ser alcançada.
04
5. Considere o tamanho do lote e a mudança - Escolha um modelo dedicado para lotes grandes e use a mesma máquina para vários lotes pequenos.
05

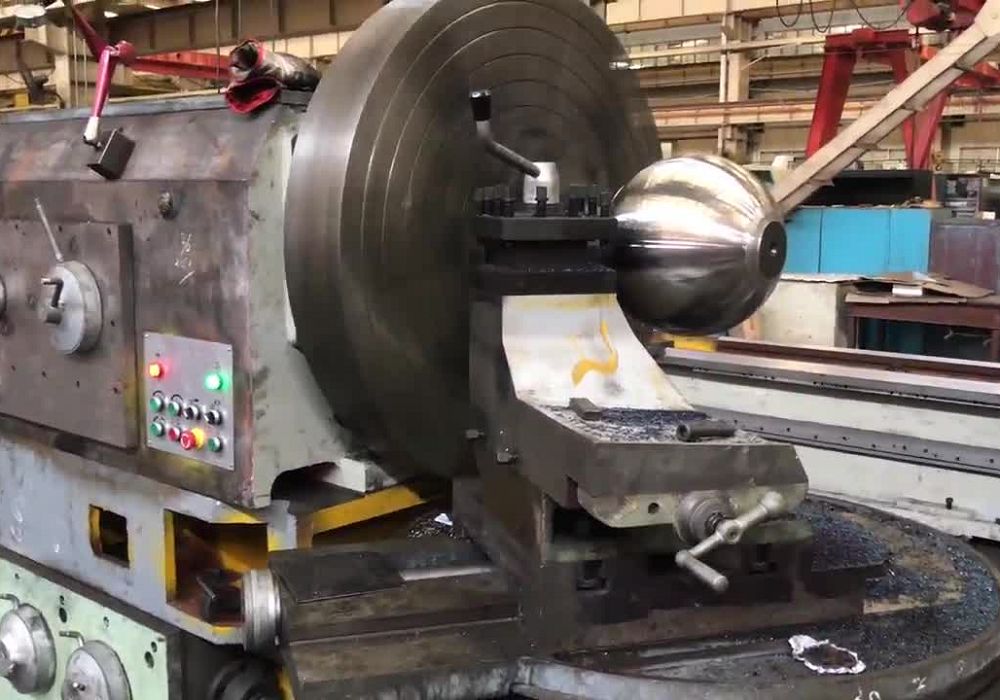

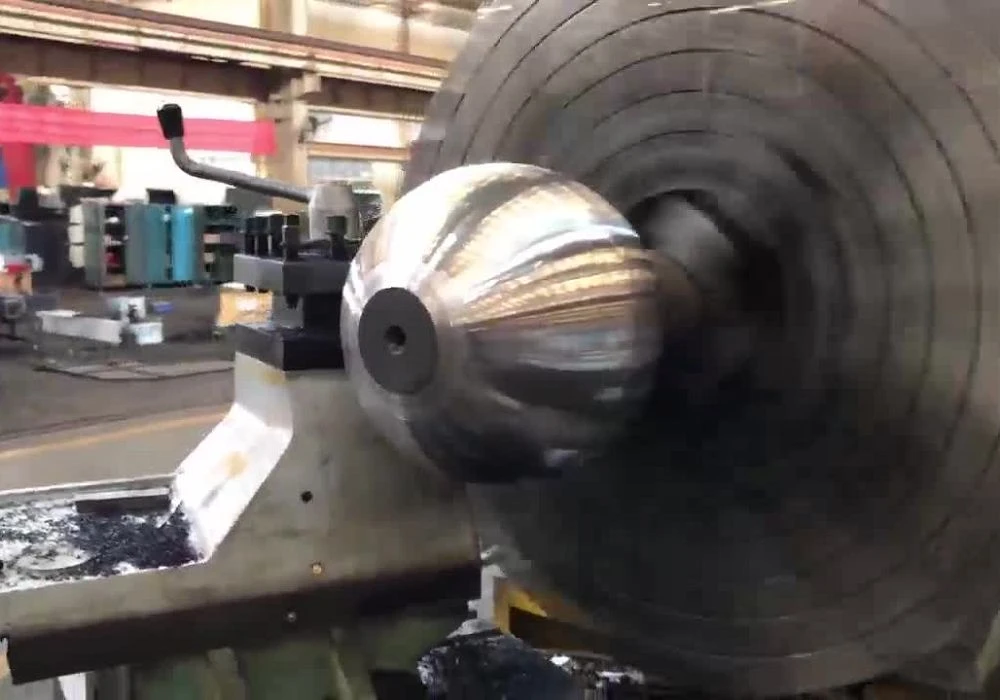

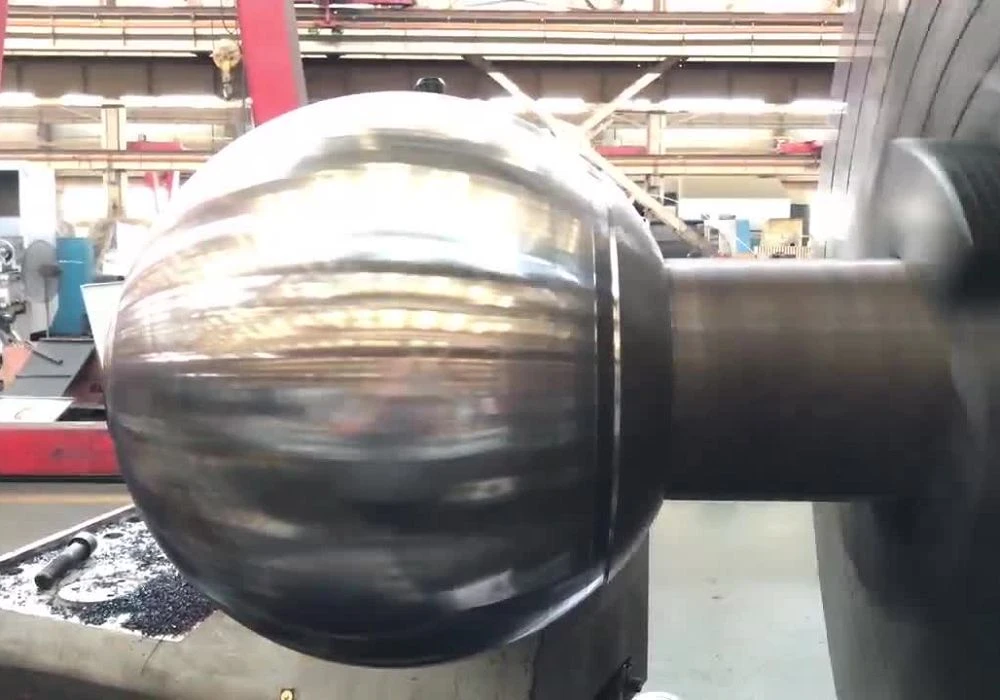

Produzindo visão
POR QUE NOS ESCOLHEU
1. Plataforma avançada de centro de P&D
A plataforma de inovação superior com Henan "Centro de tecnologia empresarial", "Centro de pesquisa de tecnologia de engenharia de máquinas-ferramenta CNC da província de Henan" e "estação de pesquisa de pós-doutorado" da China, construiu uma boa plataforma de inovação para pesquisa e desenvolvimento de tecnologia de produtos. Equipe inovadora leve - uma equipe de pesquisa e inovação composta por especialistas técnicos nacionais, provinciais e municipais, engenheiros seniores e profissionais médios e seniores, consistindo de máquinas, eletricidade-, líquidos, fundição, inspeção, padronização, informações e segurança. Centro de testes experimentais avançados da China, equipado com grandes Zeiss CMM alemães, analisador de espectro alemão Bruker, bancada de testes de fuso e outros equipamentos de teste para garantir a qualidade dos produtos da empresa.
Sistema de serviço de vendas perfeito: serviço de pré-venda + serviço de vendas + serviço pós{3}}venda
Antes da venda:
Temos mais de 50 vendedores, cada um com vasta experiência profissional em forjamento técnico, pode fornecer planejamento de projetos, fornecimento técnico de máquinas, serviço de consultoria de negócios, etc. Nosso serviço de equipe de vendas 7 * 24.
À venda:
Organizamos o design, a produção e a entrega de acordo com os requisitos do cliente em tempo hábil. Temos mais de 70 técnicos e mais de 200 conjuntos de excelentes equipamentos de fabricação. Pode garantir o design, a produção e a entrega em tempo hábil.
Após a venda:
Fornecemos serviço de instalação e comissionamento, consulta técnica, fornecimento de peças de reposição, etc. quando o cliente tiver algum problema na máquina, daremos a resposta dentro de 12 horas (sem feriados) após receber o feedback. e temos uma equipe profissional internacional de pós-serviço, certifique-se de responder e resolver o problema do cliente, se o problema não puder ser resolvido por telefone ou e-mail, enviaremos engenheiros para voar para o cliente em pouco tempo
Uma variedade de linhas de produtos.
A empresa adere à inovação tecnológica e seus produtos formaram tornos horizontais comuns, tornos pesados, tornos CNC econômicos, tornos CNC de função completa, tornos CNC verticais, tornos para tubos, mandriladoras de furos profundos, tornos esféricos, tornos horizontais CNC para serviços pesados, verticais, etc.
Anyang Xinsheng Máquina-ferramenta Co., Ltd. (Anyang Machine Tool Factory), com 50 anos de história em projeto e fabricação de máquinas-ferramentas, é o maior fabricante de máquinas-ferramentas na China central. A empresa está localizada na zona de desenvolvimento de alta tecnologia, cidade de Anyang, província de Henan, é a "empresa de alta{4}}tecnologia chave do plano da tocha nacional", "van-guarda das empresas industriais chinesas", "China Machinery Industry 500", indústria chinesa de máquinas-ferramentas "Top Ten well-empresa de marca", "Top Ten eficiência geral da empresa" e "cem empresas-chave na província de Henan"; assumir a liderança na implementação da indústria nacional IS09001, IS014001, GB/T28001, padrão de boa conduta de nível AAAA e outras certificações e avaliações de sistemas de gerenciamento- corporativos nacionais e internacionais. Linhas de produção avançadas, com centro de usinagem de cinco{15}} lados, fresadora de piso grande, grande retificadora alemã de trilhos, Zeiss CMM, detector de engrenagens e interferômetro a laser, entre outros equipamentos avançados, aparelhos, mais de 600 peças (conjuntos); mais de 2.000 funcionários, incluindo profissionais e técnicos de mais de 600 pessoas, com especialistas nacionais em subsídios governamentais, líderes provinciais de tecnologia acadêmica, mais de 20 cidades de areia provinciais que especialistas excepcionais, 275 profissionais seniores, técnicos seniores 356 pessoas, formaram uma equipe de mecânicos, elétricos, hidráulicos, fundição, testes, padronização, tecnologia da informação, inteligência,
segurança e outros componentes do ambiente profissional completo e de alto-nível
Equipe de pesquisa e inovação em máquinas-ferramenta CNC.
